В приватному будівництві найбільш часто використовують перекриття із залізобетону і дерева. Перекриття служать для розділення будівлі по висоті на поверхи. Дані конструктивні елементи сприймають навантаження від людей і устаткування, грають роль горизонтальних діафрагм жорсткості, що забезпечують стійкість будівлі в цілому, а також забезпечують і тепло-звукоізоляцію приміщень.

В даній статті ми розглянемо дерев'яні перекриття. Даний вид перекриттів, досить часто використовується при будівництві, так як не вимагає кранів і має просту конструкцію.

Розрізняють такі види перекриттів:
- Цокольні;
- Мансардні;
- Міжповерхові;
- Горищні.

Варіантів перекриттів в природі існує багато. Вони можуть залежати від замовника, виконавців і тд, головне щоб перекриття відповідало тим вимогам, які на нього покладені. Жорсткість, практичність, довговічність, звуко-і теплоізоляція, ось ті головні характеристики. Економія повинна бути економною, а значить розумною.

Розглянемо докладно конструкційні особливості кожного перекриття.

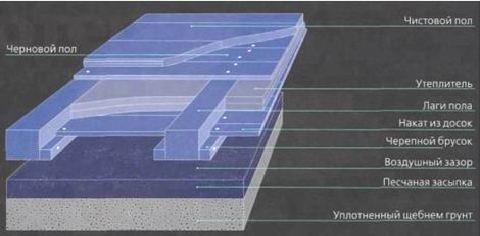

Цокольне перекриття роблять над холодним підпіллям. Для нього використовують балки листяних або хвойних порід дерева, певної якості (без тріщин і не гнилих). Так як всі дерев'яні конструкції нашого будинку ми обробляємо, ці теж не виняток їх проходимо антисептиком.

Для кріплення балки в стіні, залишають ніші глибиною до 20 см і шириною в розмір балки. Торці балок відпилюємо під 60 градусів і залишаємо зазор між стінкою в 2-3 см. Відокремлюємо балку від стіни, за допомогою двох шарів руберойду і додатково можемо промазати бітумом. Бажано закріпити балку анкером, закладеним в стіну.

Якщо ви збираєтеся настилати підлогу по балках, безпосередньо, то інтервал укладання балок складе 40-50 см. Якщо передбачається використання балок більшого перетину, а дошки підлоги будуть укладатися на укладені поверх балок лаги, то відстань можна збільшити до 1 м.



Закладення дерев'яної балки перекриття в стіну:
1 - цегляна стіна,
2 - дерев'яна балка,
3 - гідроізоляція з двох шарів руберойду.



Дерев'яні перекриття в більшості випадків складаються з:
- Несучих балок, підлоги, заповнення та оздоблювального елементу стелі.

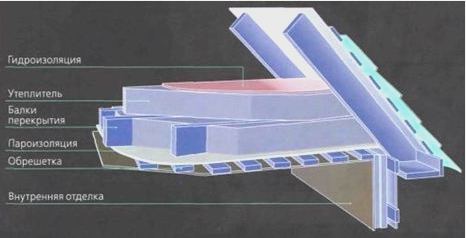

Мансардні перекриття мають таку ж конструкцію, як і міжповерхові дерев'яні перекриття (дивитися на картинці внизу).



Горищне перекриття в такій послідовності:
- Пароізоляція, утеплювач, обапіл.

Товщина таких балок розраховується за співвідношенням 1 / 24 її довжини.

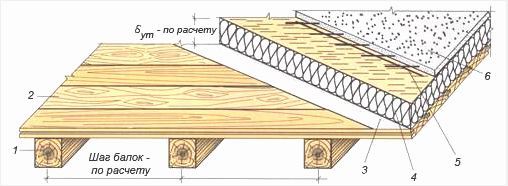

Горищне перекриття з утепленням по верхній обшивці (варіант).
1 - балки перекриття, 2 - дощата обшивка, 3 - пароізоляція;
4 - перший шар утеплювача, 5 - арматурна сітка; 6 - паропроникна стяжка.

Накат

Після того як балки на своїх місцях, приступаємо до настилу. Настил (дошки накату) укладається по черепним брускам перетином 5 х 5 см.



Накат на черепних брусках з утеплювачем:
1 - балки; 2 - черепні бруски, 3 - чорна підлога;
4 - пергамін;
5 - утеплювач;
6 - пергамін, 7 - дошки підлоги



Як розрахувати необхідну перетин дерев'яної балки перекриттів?

Оптимальний проліт для дерев'яних балок - 2,5-4 метри. Кращий перетин для дерев'яної балки - прямокутний із співвідношенням висоти до ширини 1,4:1.

При виборі перерізу балки перекриття враховують навантаження власної ваги, яка для балок міжповерхових перекриттів, як правило складає 190-220 кг/м2, і навантаження тимчасове (експлуатаційне), його значення приймають рівним 200 кг/м2. Балки перекриття укладають по короткому перетину прольоту.

Нижче наведено кілька таблиць, із значеннями мінімальних перерізів дерев'яних балок для різних навантажень і довжин прольотів:

Таблиця перерізів дерев'яних балок перекриття залежно від прольоту і кроку установки, при навантаженні 400кг/м2. - Рекомендується розраховувати саме на це навантаження.

пролёт (м)/
шаг установки (м)
2,0 2,5 3,0 4,0 4,5 5,0 6,0
0,6 75х100 75х150 75х200 100х200 100х200 125х200 150х225
1,0 75х100 100х150 100х175 125х200 150х200 150х225 175х250


Якщо ви не використовуєте утеплювач або не плануєте навантажувати перекриття (наприклад, перекриття нежилого горища), то можна використовувати таблицю для менших значень навантажень дерев'яних балок перекриттів:

Таблиця мінімальних перерізів дерев'яних балок перекриття залежно від прольоту і навантаження, при навантаженнях від 150 до 350 кг/м2.

пролёт (м)/
шаг установки (м)
3,0 3,5 4,0 4,5 5,0 5,5 6,0
150 50х140 50х160 60х180 80х180 80х200 100х200 100х220
200 50х160 50х180 70х180 70х200 100х200 120х220 140х220
250 60х160 60х180 70х200 100х200 120х200 140х220 160х220
350 70х160 70х180 80х200 100х220 120х220 160х220 200х220


Економічне перекриття

Економічним вважають перекриття, що складається з дерев'яних щитів з односторонньою і двосторонньою обшивкою, що сприймає разом з каркасом щитів вертикальні навантаження. Несучу функцію обшивка може виконувати тільки в тому випадку, якщо вона міцно з'єднана з ребрами дощок каркаса щита. Міцно пов'язані один з одним ребра і обшивка мають високу несучу здатність.

Як обшивки відмінно показали себе ДСП і будівельна фанера. Придатні для цього і дошки, але вони, проте, зважаючи на велику кількість однаково орієнтованих швів, не сприяють підвищенню несучої здатності перекриття.

Підвищення несучої здатності балок перекриття.

Для підвищення несучої здатності балок, збільшують їх перетин за рахунок накладок з товстих дощок.

Калькулятор для розрахунку несучої здатності дерев'яних однопрогонових балок.
